Les dessins de bâtiment concernant les fondations jouent un rôle essentiel dans la phase de conception et de réalisation du projet de construction. Ils permettent de représenter précisément la forme, la disposition et le dimensionnement des ouvrages enterrés qui supportent la structure, tels que les semelles, plots, longrines, ou autres types de fondations adaptées à la nature du sol et aux charges de l’ouvrage.
Ces dessins ont plusieurs fonctions importantes. Premièrement, ils servent à établir la cubature des déblais nécessaires, c’est-à-dire le volume de terre à déplacer pour préparer le terrain en vue de la mise en place des fondations. Deuxièmement, ils servent d’outil d’implantation, permettant de localiser clairement l’emplacement des ouvrages de fondation sur le terrain, afin de guider les travaux de terrassement.

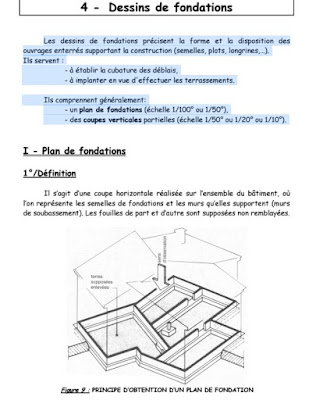

Généralement, ces dessins se composent de deux types de représentations. Le plan de fondations, qui est réalisé à une échelle souvent de 1/100 ou 1/50, montre la disposition horizontale des éléments en plan, indiquant leur position relative, leur dimension, et leur profondeur approximative. En complément, des coupes verticales partielles, dessinées à une échelle plus grande, comme 1/50, 1/20 ou 1/10, illustrent la section transversale à travers la structure. Ces coupes permettent de visualiser la relation entre la surface du sol et le niveau supérieur des fondations, ainsi que leur profil, leur profondeur, et leur liaison avec le terrain naturel ou aménagé.
Ces documents sont indispensables pour le bon déroulement des travaux de terrassement et de réalisation des fondations, assurant que l’exécution correspond aux prescriptions techniques et aux intentions du projet architectural et structurel.
